在电子制造领域中，BGA器件的焊接质量直接关系到产品的可靠性和性能表现。其中，虚焊作为一种常见的焊接缺陷，不但会降低产品性能，还可能导致电气连接不良，因此需要通过技术进行及时发现和预防。
虚焊的成因与影响
虚焊通常源于回流焊接工艺参数的不合理设置，导致焊料无法与焊盘形成完整的金属互连。具体表现为焊料球与锡膏的熔融不充分，无法形成理想的润湿状态。这种缺陷不仅会影响器件的固定强度，还会造成电气性能的不稳定，增加产品的失效风险。
三种典型虚焊形态特征

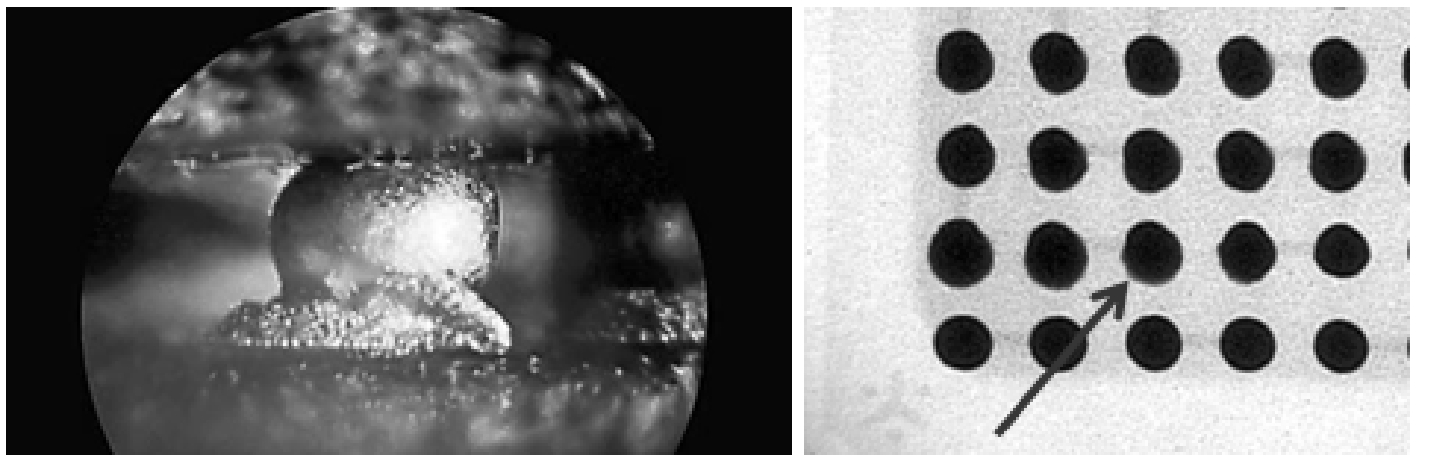

腰形连接
特征：在X射线成像中呈现上部球形完整、中部收缩的"腰型"结构
成因：焊料球和锡膏均未达到充分熔融状态
检测要点：关注焊点中部收缩区域的宽度和形状规律

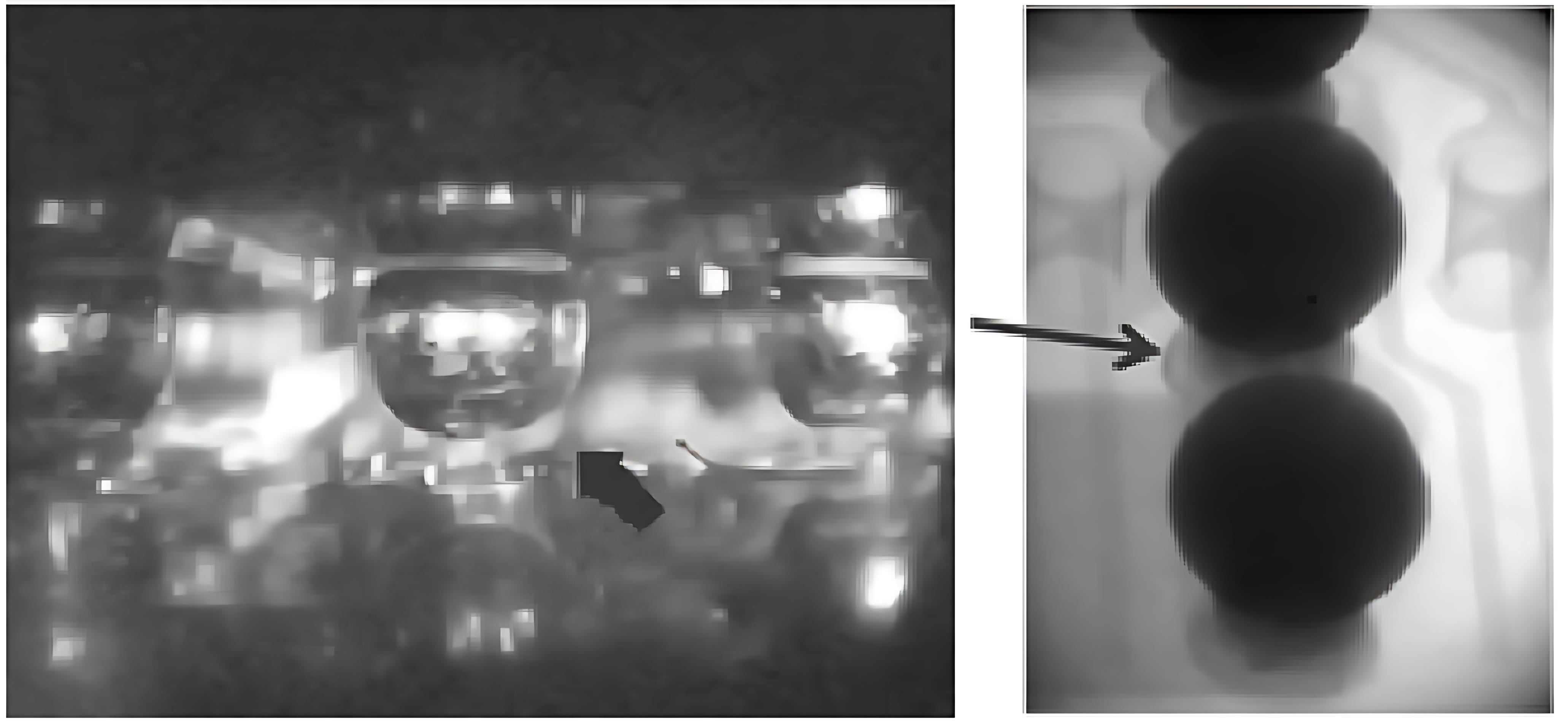

枕窝形连接
特征：焊点底部呈现凹陷状，整体形似"枕头凹陷"
成因：锡膏已熔融但焊料球熔融不足
检测重点：观察底部凹陷的深度和范围

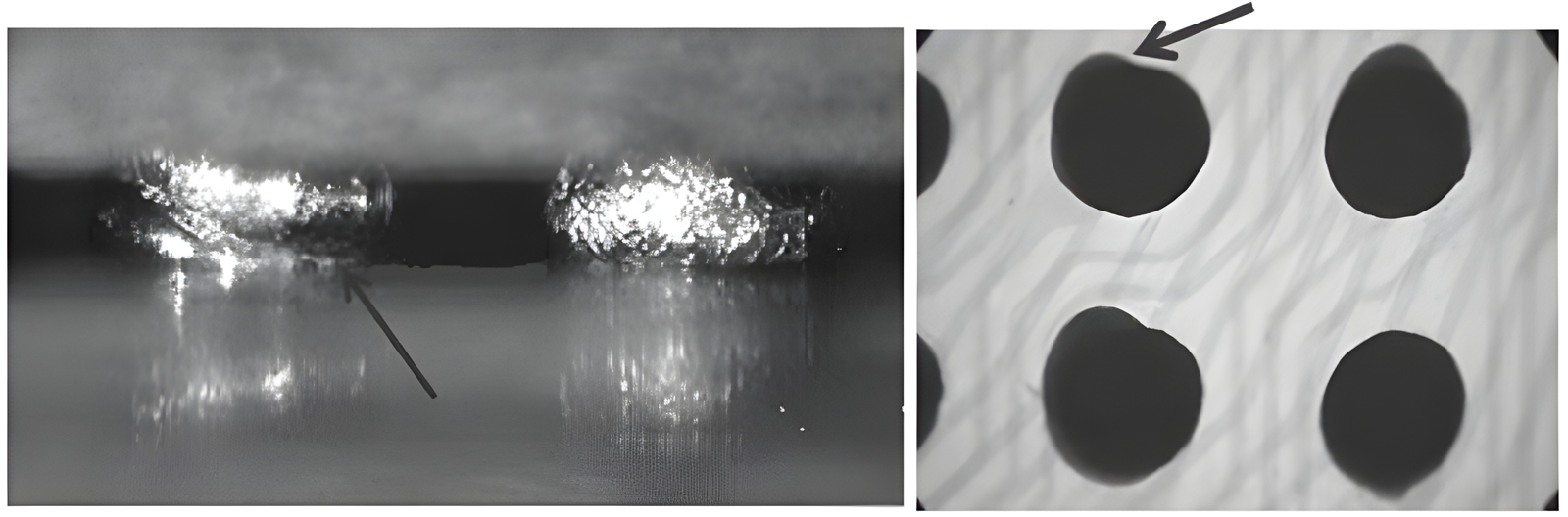

塔形连接
特征：呈现底部延展、中段堆积、顶部球形的不规则结构
成因：焊料球未完全熔融与锡膏的不均匀混合
检测关键：评估各段过渡的连续性和整体形态
X射线检测技术在虚焊检验中的应用优势
· 无损检测，可保持器件完整性
· 能够实时观察内部结构
· 可从多角度进行立体检测
· 具备批量检测能力
· 提供定量分析依据通过先进的X射线检测设备对BGA焊接质量进行评估，不仅能够有效识别各类虚焊缺陷，还能为工艺改进提供准确的数据支持。随着检测技术的不断发展，更高精度的缺陷识别和智能化分析将为电子制造质量控制提供更可靠的保障。
