在电子制造业中，LED芯片的质量控制至关重要。X射线检测技术作为一种无损检测方法，能够有效，特别是在焊接区域的空洞检测方面具有独特优势。通过实际应用研究表明，不同类型LED芯片在X射线成像下呈现出显著差异，这些差异主要源于其内部结构设计和封装工艺的不同。

在表面贴装技术（SMT）领域，LED芯片的封装结构可以大致分为三大类：带衬垫的倒装芯片（FC-SP类）、带金凸块的倒装芯片（FC-GB类）以及垂直薄膜（VTF类）。这三类结构在X射线成像下呈现出独特的特征：

FC-SP类芯片采用两个平面衬垫与基座连接，其X射线图像中基座颜色较深且清晰，空洞区域较小且数量较少，与基座表面形成鲜明对比；

FC-GB类芯片通过金凸块实现阳极和阴极的背面连接，由于在芯片和基座之间采用了底部填充物以提高机械稳定性，因此更容易产生空洞，这类芯片的空洞分布较为分散，数量不规则；

VTF类芯片的阳极连接通过顶层引线键合到基座层接触区域，由于结构无需重分布层，产生空洞的概率较小，大多数气泡分布在芯片基座表面边缘，数量较少。

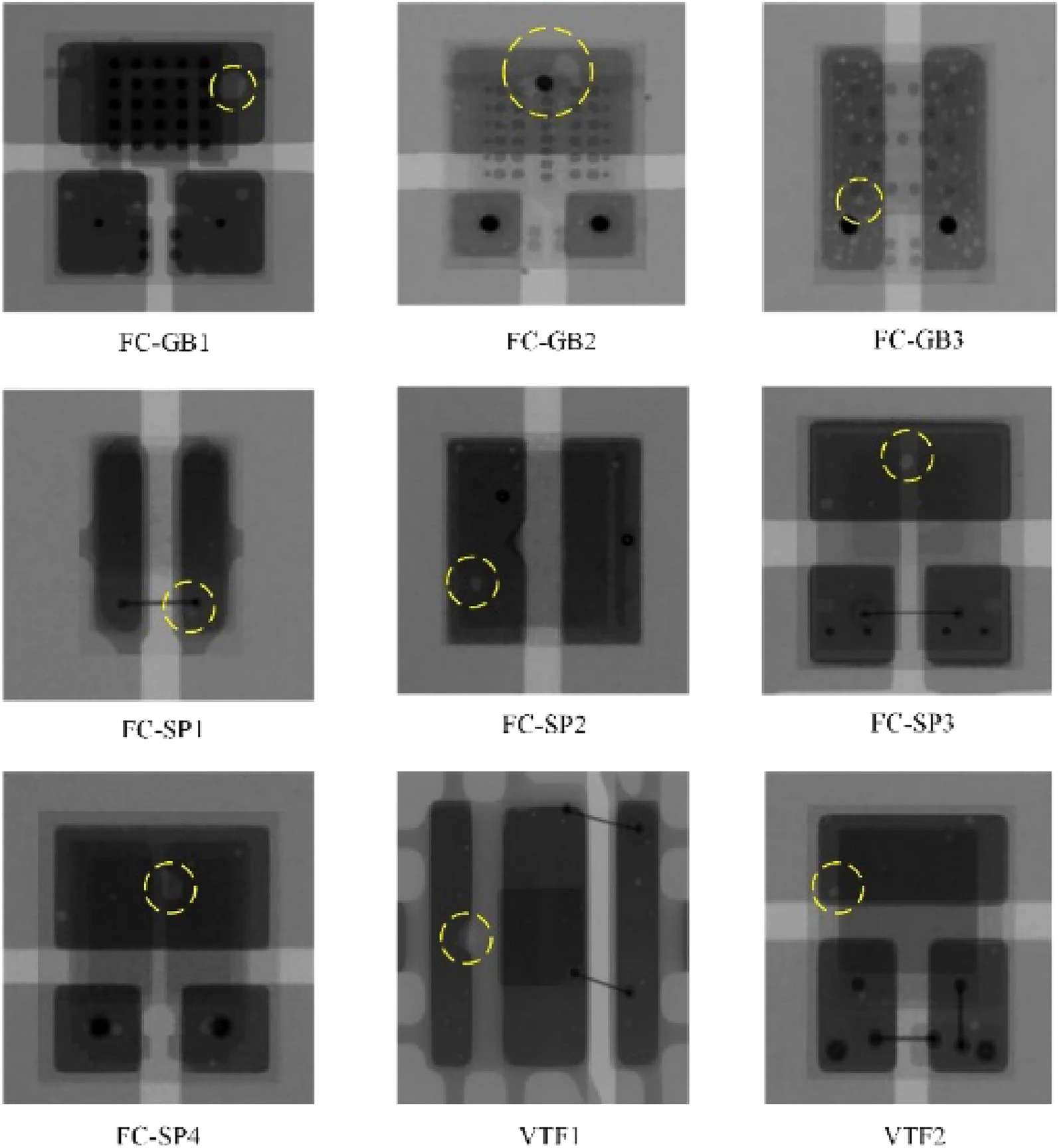

通过对LED芯片样本的研究（涵盖20种不同基板上的各类型芯片），我们发现X射线检测技术能够清晰地显示出焊接区域的完整性。在图像中，衬垫区域呈现较深的颜色，而空洞和芯片梁结构则呈现灰白色。这种明显的灰度差异使得缺陷检测变得直观可靠。虽然这九种LED芯片的制造材料和基本特性相似，但其机械尺寸、封装类型和热特性存在较大差异，这就形成了多样化的形态和空洞类型。

的优势在于能够在不破坏产品的情况下，准确识别各类型LED芯片封装中的潜在问题。通过对不同结构LED芯片的X射线图像分析，可以有效评估焊接质量，及时发现并预防可能导致产品失效的缺陷。这种检测方法不仅提高了生产效率，也为品质控制提供了可靠的技术支持。在自动化生产线上，X射线检测设备的应用能够实现快速、准确的质量监控，为LED芯片的可靠性提供有力保障。
