电子制造业中，产品质量控制和故障分析是确保产品可靠性的关键环节。X射线检测作为一种无损检测技术，能够在不破坏样品的情况下，深入观察内部结构，发现潜在缺陷。
X射线检测基于不同材料对X射线的吸收程度不同这一物理特性。当X射线穿过被检测物体时，不同密度、厚度的材料会呈现出不同的灰度值，从而形成清晰的内部结构图像。这种技术具有以下优势：
1. 无损检测：不会对样品造成任何物理损害
2. 高分辨率：可实现微米级的检测精度
3. 三维成像：通过CT扫描技术可获得立体结构信息
4. 实时观察：能够进行动态检测和实时分析
典型案例分析

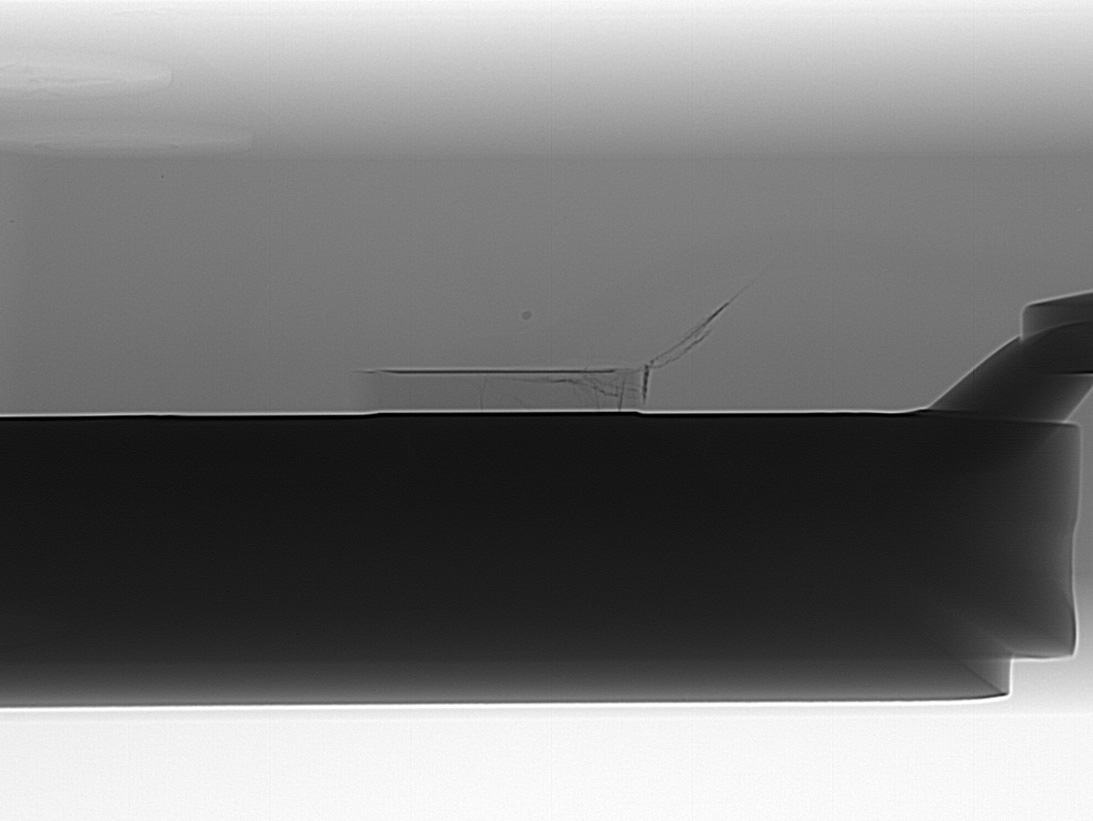

1. 高压碳化硅二极管EOS损伤分析
电气过载（EOS）是功率器件最常见的失效模式之一。在此类分析中，X射线检测可以清晰显示：
芯片烧蚀的具体位置和范围
金属互连层的熔断情况
封装内部的结构变形
焊接界面的完整性
通过分析X射线图像，可以准确判断故障原因，为改进设计和制程提供依据。

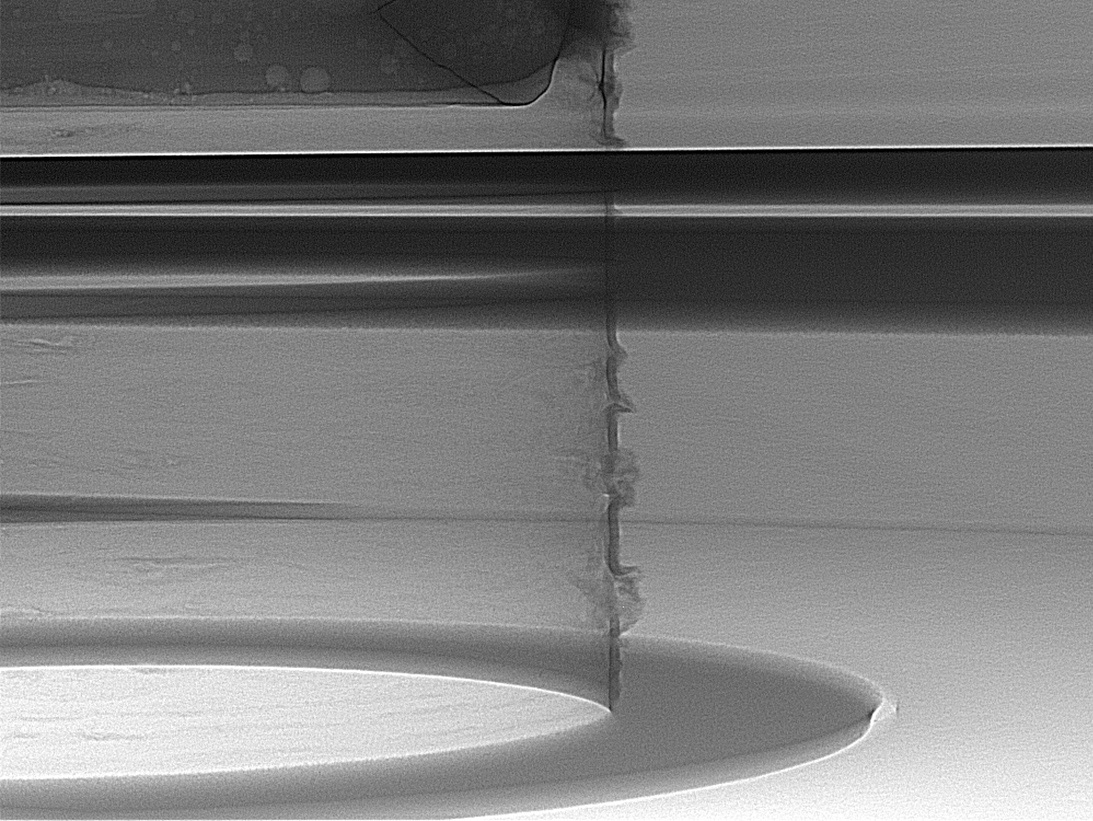

2. 电镀通孔壁褶皱缺陷检测
在印制电路板（PCB）制造过程中，通孔质量直接影响产品可靠性。X射线检测能够：
观察通孔铜层的均匀性
测量铜层实际厚度
识别微小的褶皱和空洞
评估电镀层与基板的结合状况
这些信息对于优化电镀工艺参数具有重要指导意义。
3. 电容器裂纹分析
电容器内部裂纹往往难以从外观发现，但可能导致严重的性能衰减。X射线检测可以：
定位裂纹的具体位置
测量裂纹的长度和深度
观察介质层的分层情况
检查电极与引线的连接完整性
通过系统分析，可以确定裂纹产生的原因，并制定相应的预防措施。

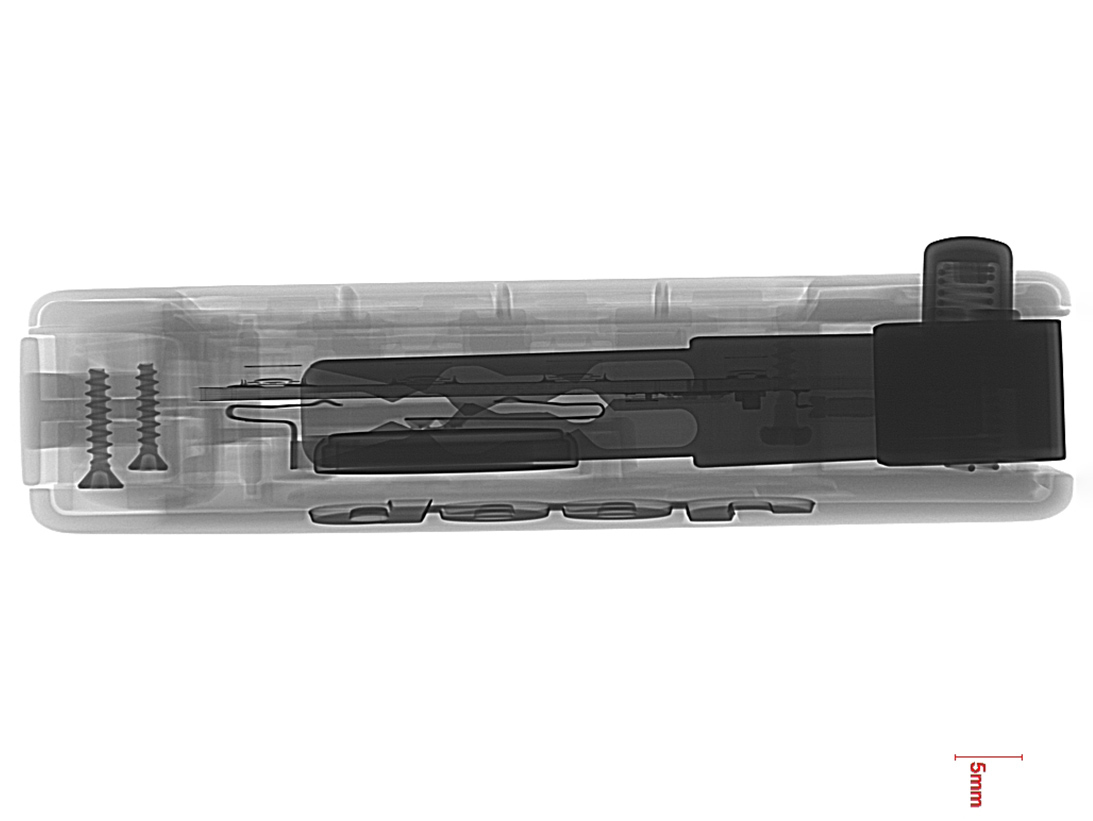

4. 车钥匙遥控器故障诊断
当前的汽车钥匙集成了多个电子元件，其故障诊断需要综合分析。X射线检测可以：
检查印刷电路板的焊接质量
观察电池触点的接触状况
验证机械按键的结构完整性
识别可能的外力损伤痕迹
三、检测技术要点
为确保检测效果，需要注意以下关键因素：
1. 参数优化
X射线能量的选择要与被检物体材质相匹配
曝光时间需要根据样品厚度适当调整
检测角度的选择要便于观察目标区域
2. 图像处理
对比度增强以突出缺陷特征
降噪处理提高图像清晰度
三维重建技术辅助复杂结构分析
3. 数据分析
建立标准缺陷图像库
运用图像识别算法辅助判断
统计分析失效模式分布
随着电子产品向着更高集成度和更小尺寸发展，X射线检测技术也在不断进步：分辨率进一步提高，可实现纳米级观察。 智能算法助力自动缺陷识别。 在线检测系统实现生产过程实时监控。与其他检测手段协同，提供更全面的分析数据。通过以上案例和分析可以看出，技术在电子产品故障分析中发挥着不可替代的作用。
