SMT是指贴片式元器件装焊在印刷电路板表面上的一种技术。与传统通孔组装技术相比，该技术具有组装密度高、产品体积小（体积缩小 40%～60%）、重量轻（重量减轻 60%～80%）、可靠性高、抗振能力强、易于实现自动化等优点。

根据知名机构Prismark预测，2024年整体PCB市场产值为735.65亿美元，同比增长5.8%。未来，随着AI技术加速向终端设备渗透，全球AI端侧产品的爆发将成为PCB行业结构性升级的重要推手。根据Prismark数据，2025年至2029年之间，全球PCB行业产值仍将以4.8%的年复合增长率成长，到2029年预计超过940亿美元。在 PCB 行业的发展势头良好的背景下，相应 SMT 贴装行业也同步发展，对的需求同步上升，X射线检测设备的潜在市场容量有望进一步增长。

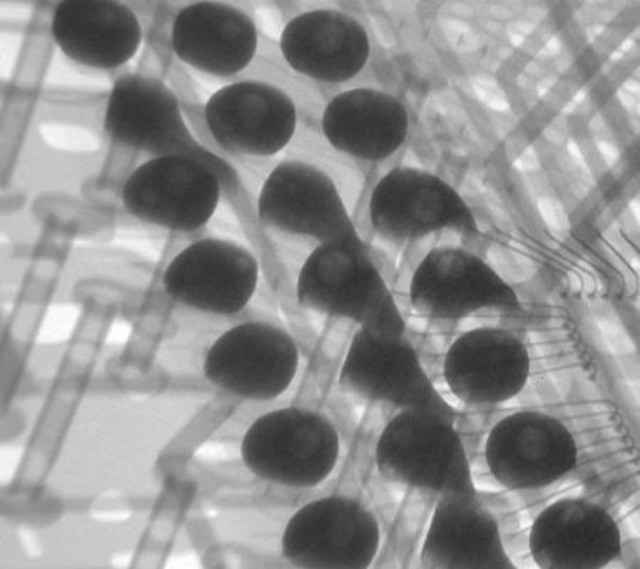

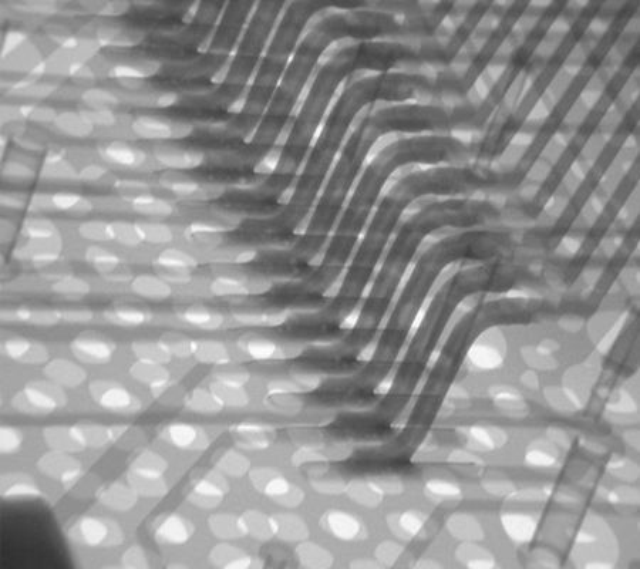

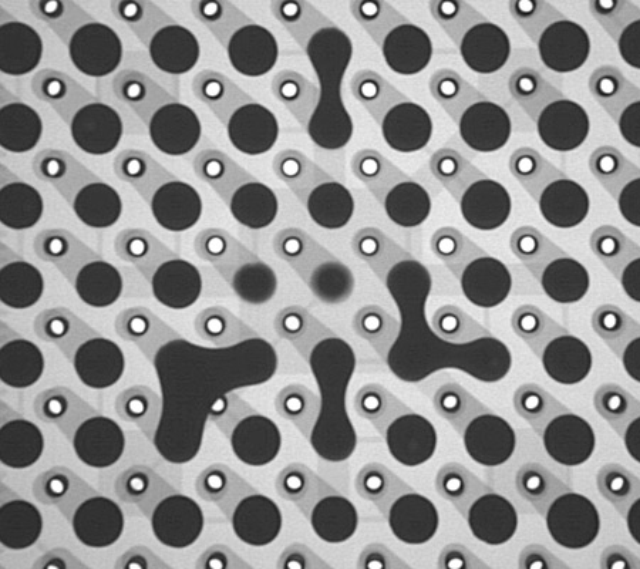

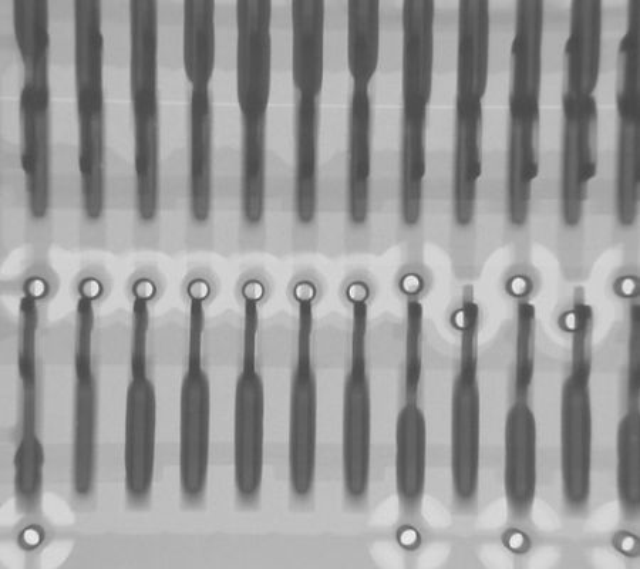

在电子制造X-Ray检测领域，微焦点X-Ray检测设备可以获得器件的内部结构，发现隐藏在封装体内部的各种缺陷，其中包括虚焊、桥连、焊料不足、气孔、器件漏装等，同时可以发现 PCB 内层走线的断裂以及肉眼和在线测试检查不到的内部结构。这在一定程度上，有效检验了 PCB 中 BGA、CSP 等封装工艺的焊接缺陷，为 ，完善了SMT 工艺流程，提高了对质量的判定。

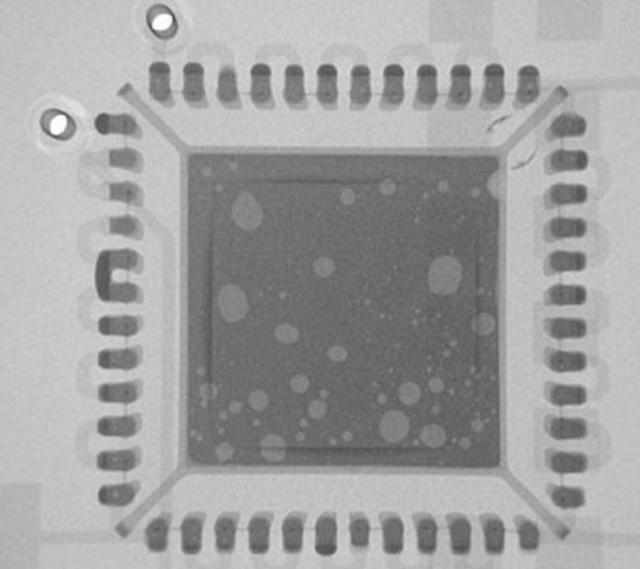

更深层次地看，远不止于缺陷的“事后筛选”。它更是一种强大的过程控制与优化工具。通过对检测数据的统计分析（SPC），例如对BGA焊点空洞率、尺寸、圆度的持续监控，制造商可以洞察到SMT生产流程中的细微波动和潜在趋势。这种基于数据的反馈闭环，能够指导工程师精确调整锡膏印刷参数、贴片精度或回流焊温度曲线，从而将缺陷扼杀在萌芽状态，实现从“检测”到“预防”的跨越，根本性地提升产品直通率（First Pass Yield）与整体生产效率。

随着PCBA向着高密度、高可靠性和复杂化方向不断演进，X-Ray检测已不再是可有可无的“辅助工具”，而是保障产品生命线、赢得客户信赖、巩固市场竞争力的战略性投资。在日趋激烈的市场竞争中，率先拥抱并善用这一先进检测技术的企业，无疑将掌握更多的主动权，从容应对未来的技术挑战。
