在电子制造业尤其是先进封装技术检测领域，的选择直接影响检测质量和生产效率。作为系统核心，其类型选择将决定检测设备的分辨率、放大率和适用范围。

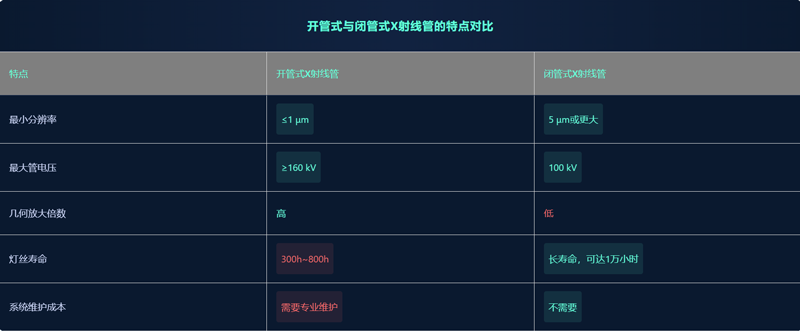

开管式X射线管

-分辨率：最高可达1μm甚至更小，比最高规格闭管式高出约5倍

-可维修性：可更换灯丝和标靶等消耗部件

-使用寿命：相对较短，但维护成本低

-技术优势：可通过特殊技术缩小射在标靶上的焦点，提高分辨率

-适用场景：适合需要极高精度的离线检测应用

闭管式X射线管

-结构特点：整合式结构，无法单独维修内部组件

-使用寿命：较长，但更换整管成本高

-分辨率与放大率：相对开管式较低

-应用领域：适合三维和在线式X射线检测系统

选型关键考虑因素

1.射线管类型选择

-分辨率需求：BGA和CSP等微小器件通常需要2μm或更精细的分辨率

-使用寿命期望：评估长期运营成本与初始投资的平衡

2.标靶类型

-穿透式或反射式标靶影响样板至X射线管焦点的距离

-直接决定设备的最大放大倍数

3.电压与功率参数

-电压越高，X射线穿透力越强，适合检测高密度或较厚物体

-标准PCB应用常用电压：160kV和100kV

-功率增加可提高图像清晰度，但需权衡焦点大小（分辨率）

应用场景选择指南

-高精度需求场景：微小BGA和CSP检测、精密焊点分析等，首选开管式X射线管

-大批量在线检测：PCB生产线在线检测、标准密度板检测等，推荐闭管式X射线管

-多层板检测：随着PCB层数增加或检测，需考虑高电压射线管

成本效益分析

-开管式X射线管：初始成本可能较低，维护更换部件成本合理，但维护频率较高

-闭管式X射线管：使用寿命长，维护频率低，但整管更换成本显著高于开管式消耗品的更换
