在现代工业生产中，产品质量是企业的生命线。面对日益复杂精密的零部件、组件和设备，如何高效、准确地进行质量控制，成为摆在众多企业面前的重要课题。传统的检测手段往往难以穿透产品外壳，深入探究内部结构，而技术的出现，为解决这一难题提供了强有力的支持。

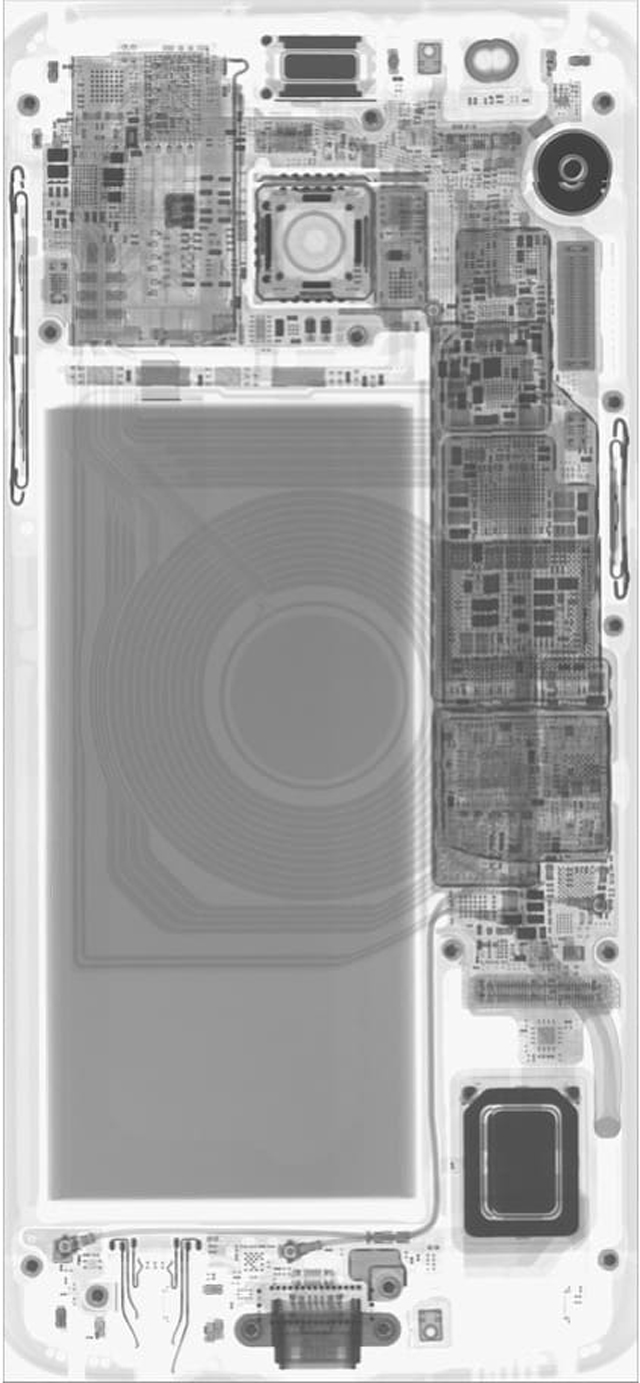

↑ 智能手机的2D X射线透视图。X射线无需拆解手机即可清晰呈现其内部结构和组件。

正如我们听闻X光透视人体一样，2.5D X射线检测技术利用X射线的穿透性，，即可从多个角度对产品的内外特征进行成像。这种技术能够帮助企业“透视”产品内部，清晰呈现肉眼无法看到的细节，从而实现更全面、更深入的质量检测。

2.5D X射线检测的优势

相较于传统的检测方法，2.5D X射线检测技术拥有诸多显著优势，使其在产品质量控制领域备受青睐：

非破坏性检测：这是X射线检测最核心的优势之一。它允许在不损伤样品的前提下，完成全面的内部检测，避免了破坏性检测带来的成本和损失。这对于高价值、精密的产品尤为重要。

透视隐藏特征：无论是被遮挡的内部组件，还是深埋在材料内部的缺陷，2.5D X射线系统都能“穿透迷雾”，清晰地呈现出来。这使得一些传统检测方法无法触及的质量问题，也能够被有效地识别和定位。

高效率检测：现代2.5D X射线检测系统配备了高像素密度的数字探测器和智能分析软件，能够实时生成图像，并进行快速分析。这大大提高了检测效率，满足了现代生产线对高节拍、大批量的质量控制需求。

自动化检测：结合自动化设备和图像识别技术，2.5D X射线检测能够实现自动化、智能化的质量控制流程，进一步提升检测效率和一致性，降低人工成本，减少人为误差。

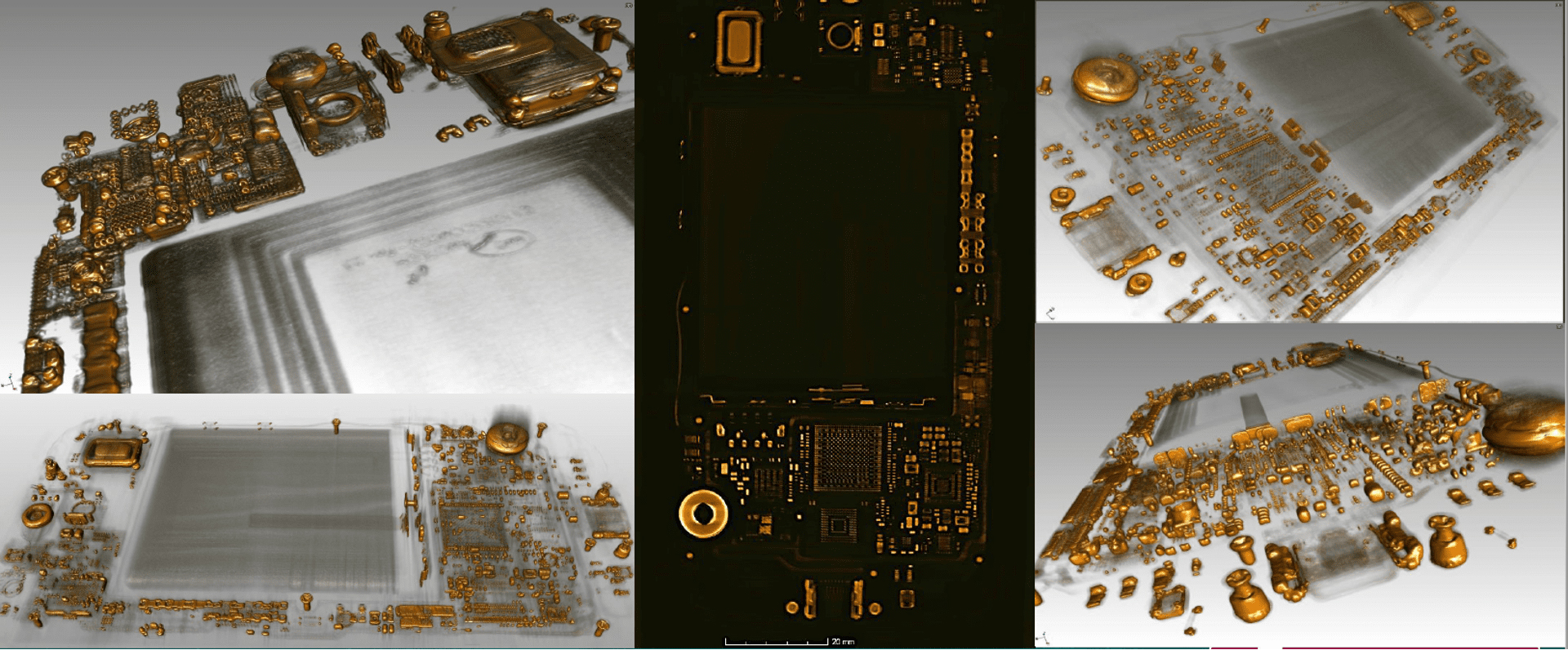

↑ 手机内部组件的2.5D X射线检测示例。

2.5D X射线检测的应用领域

凭借其独特的优势，2.5D X射线检测技术被广泛应用于各个行业，尤其是在对产品内部质量有严格要求的领域：

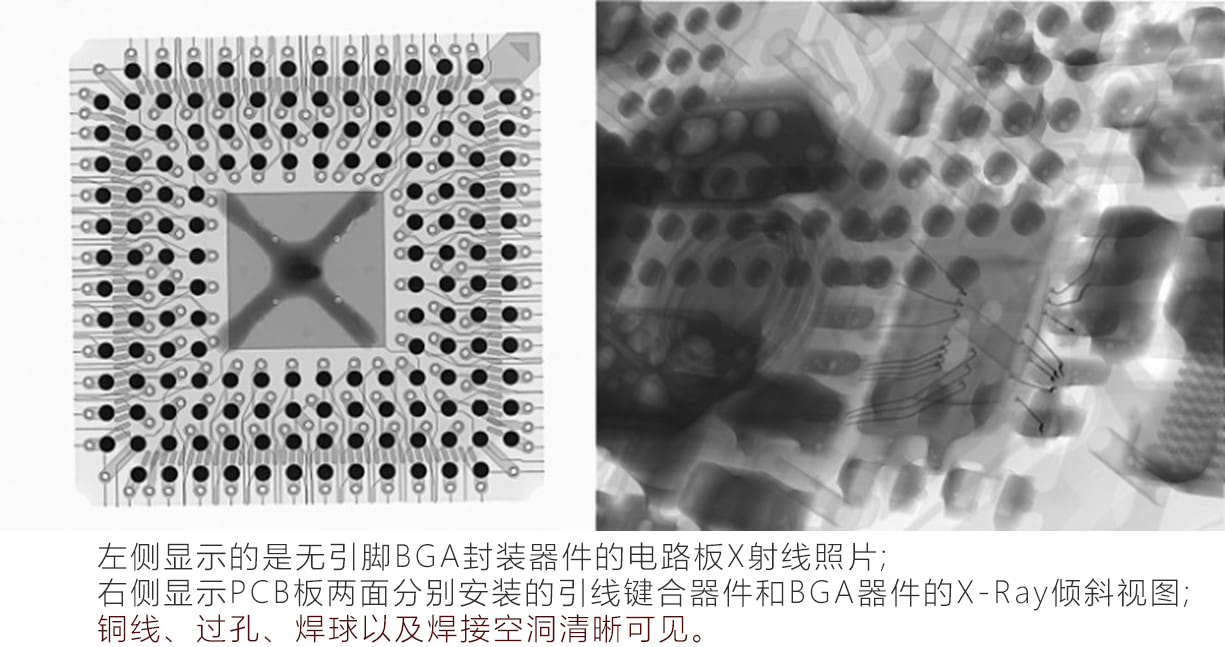

*印刷电路板(PCB)检测：PCB作为电子产品的“心脏”，其质量直接关系到整个设备的性能和可靠性。2.5D X射线检测可以有效地检测PCB上的焊点质量、线路完整性、内部组件位置偏差等问题，确保PCB的制造质量。

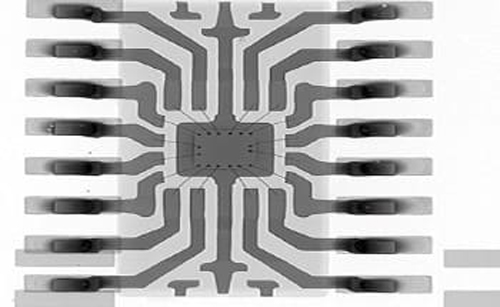

↑封装中采用引线键合组件的X射线透视图。引线框架、键合线和芯片清晰可见。



*机械加工零部件检测：对于精密机械零部件，尺寸精度和内部缺陷至关重要。2.5D X射线检测可以用于检测、等内部的裂纹、气孔、夹杂等缺陷，以及零部件的装配质量，保证机械设备的可靠运行。

*医疗器械检测：医疗器械的质量直接关系到患者的生命健康，因此对其质量要求极为严格。2.5D X射线检测可以用于检测植入物、导管等医疗器械的内部结构和装配质量，确保其安全性和有效性。








2.5D X射线检测系统的工作原理并不复杂。它利用点光源发射高能X射线，穿透被检测样品。样品不同部位的材料密度和厚度不同，对X射线的吸收程度也不同。穿过样品的X射线被探测器接收，并转化为图像。密度和厚度较大的区域会吸收更多的X射线，在图像中呈现为较暗的区域，反之则呈现为较亮的区域。通过分析X射线图像的对比度，操作人员可以判断样品内部的结构和缺陷情况。
