IC芯片（集成电路芯片）是不可或缺的核心部件，直接影响设备的性能、稳定性和使用寿命。随着IC芯片的复杂性和集成度的不断提高，内部缺陷的检测变得尤为关键。传统的检测方法往往难以深入芯片内部，而Xray检测作为一种非破坏性技术，正逐渐成为IC芯片检测的首选方案。
基于X射线在穿透不同物质时衰减程度的不同。IC芯片中的材料（如硅、金属引线和封装材料）对X射线的吸收能力各异，因此在Xray图像上会呈现出不同的灰度，从而揭示芯片内部的结构和异常。通过对比失效芯片和参考样品的Xray图像，工程师可以快速发现问题所在，缩短检测周期。Xray检测是一种利用X射线穿透性来检查物体内部结构的技术，广泛应用于半导体行业。与其他检测方法不同，Xray检测能够在不破坏样品的情况下，清晰展示IC芯片内部的构造和潜在缺陷。这一非破坏性特点使其成为IC芯片检测的理想选择。
Xray检测的非破坏性特点
与其他需要破坏样品才能进行内部检查的检测方法相比，Xray检测无需拆解或切割芯片，最大程度地保留了样品的完整性。这不仅降低了检测成本，还能确保样品在检测后仍可用于进一步分析或生产。
Xray检测在IC芯片中的应用
IC芯片内部可能存在多种缺陷，例如裂纹、引线键合异常、芯片尺寸问题和孔洞等。这些缺陷如果不及时发现，可能导致芯片性能下降、电气故障甚至完全失效。Xray检测通过高清晰度的图像，能够准确识别这些缺陷，确保产品质量。以下结合三张检测效果图，详细说明Xray检测的具体应用。
1. 多视角检测：全面揭示内部结构

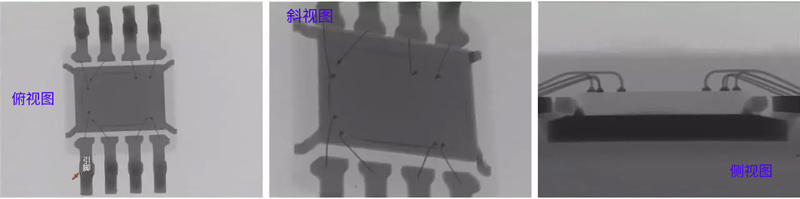

为了更全面地检测IC芯片内部的缺陷，通常会从多个视角进行拍摄。以下是一张Xray检测IC芯片缺陷的图像，展示了俯视图、斜视图和侧视图：
Xray检测IC芯片缺陷多视角
俯视图：从顶部垂直观察芯片，能够清晰看到芯片的整体布局和引线分布，适合初步检查整体结构。
斜视图：以一定角度倾斜拍摄，能够揭示芯片内部的层次结构，特别是引线和芯片表面的连接情况，有助于发现隐藏在单一视角下的缺陷。
侧视图：从侧面观察，能够检测芯片内部的垂直结构，如引线框架和芯片层叠，帮助识别垂直方向的异常。
通过多视角的Xray图像，工程师可以全面了解芯片的内部构造，发现那些在单一视角下可能被遮挡的缺陷，确保检测的准确性和全面性。多视角检测的引入，不仅提升了检测效率，还为后续的故障分析提供了更多依据。
2. 检测电荷耦合器件（CCD）中的焊锡残留物
电荷耦合器件（CCD）是图像传感器的重要组成部分，广泛应用于相机、扫描仪等设备中。CCD对内部的焊锡残留物极为敏感，即使是微小的残留也可能影响其性能，导致图像质量下降或设备故障。Xray检测在CCD的检测中发挥着关键作用。

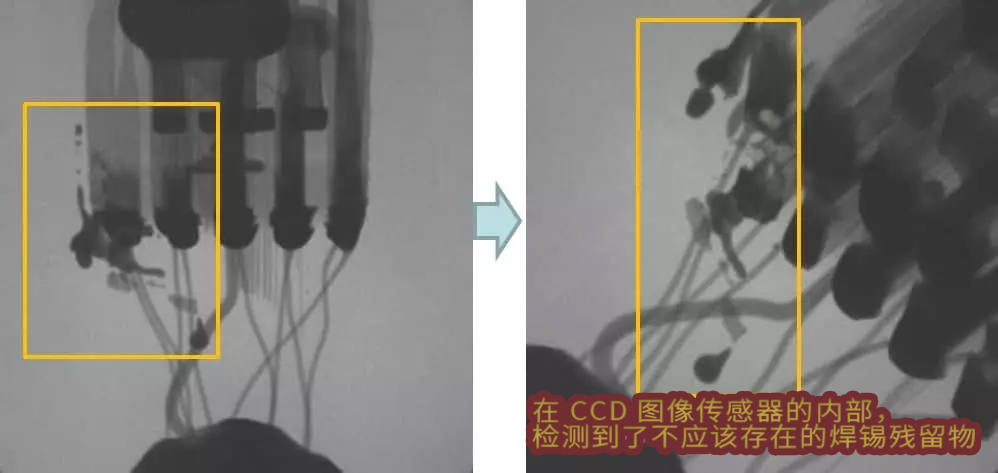

以下是一张Xray检测CCD图像传感器的图像，展示了检测到的焊锡残留物：
在Xray图像中，残留物呈现为高亮区域，工程师可以据此准确定位残留物的位置和大小。这种高精度检测能够帮助企业及时发现问题，采取清理或工艺改进措施，确保CCD的性能和可靠性。对于生产高精度图像传感器的企业而言，Xray检测是不可或缺的质量保障手段。
3. 检测引线框架和金线之间的开路缺陷
在IC芯片中，引线框架和金线是实现电气连接的关键部分，负责将芯片内部的信号传输到外部。任何连接中断（开路）都可能导致芯片功能失效，进而影响整个设备的运行。Xray检测能够清晰展示引线框架和金线之间的连接情况，帮助工程师发现潜在的开路缺陷。

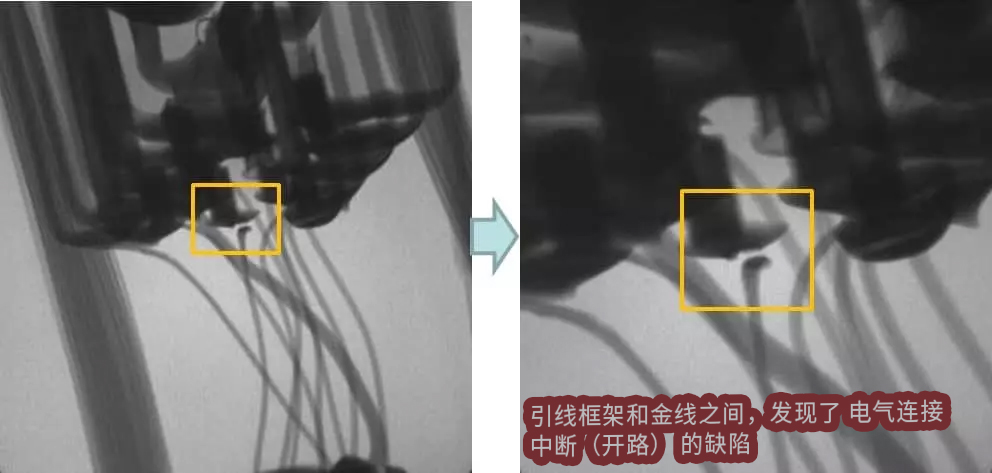

以下是一张Xray检测IC芯片引线框架和金线的图像，展示了检测到的开路缺陷：
在Xray图像中，开路缺陷表现为引线和金线之间的断裂或未连接，工程师可以通过这些图像快速定位问题，确保芯片的电气连接完好。开路缺陷的及时发现，不仅能预防潜在的电气故障，还能显著提高芯片的可靠性和使用寿命。
Xray检测的优势
与其他检测方法相比，Xray检测在IC芯片检测中具有独特的优势，具体如下：
非破坏性：Xray检测不会对IC芯片造成任何物理损伤，确保样品的完整性，适合高价值芯片的检测。
高效性：Xray检测能够快速生成高清晰度的图像，缩短检测周期，提高生产效率。
准确性：Xray图像能够清晰展示芯片内部的微小缺陷，确保检测结果的准确性，避免漏检或误判。
多功能性：Xray检测不仅可以用于故障隔离，还广泛应用于设计验证、开发测试和生产监控等环节，具有广泛的应用价值。
在IC芯片的设计、开发、生产和故障隔离中，Xray检测都发挥着不可替代的作用。通过与参考样品的对比，工程师可以快速识别出失效器件中的异常，及时采取纠正措施，提升产品质量和生产效率。
Xray检测作为一种非破坏性的先进技术，不仅能够揭示芯片内部的微小缺陷，还能帮助企业在设计、开发和生产过程中提升产品质量和可靠性。随着芯片技术的不断进步，内部结构的复杂性日益增加，Xray检测的重要性将愈发凸显。
对于需要检测IC芯片的相关企业而言，Xray检测不仅是一种技术手段，更是一种提升竞争力的战略选择。确保IC芯片的性能和稳定性，助您赢得市场竞争的优势也是我们所乐于看到的。
