随着电子产品向小型化、高密度化发展，晶圆和表面贴装器件(SMD)的质量控制变得越来越具有挑战性。技术作为一种无损检测方案，正在成为半导体行业质量把控的关键工具。

一、X射线检测机在电子产品领域的应用

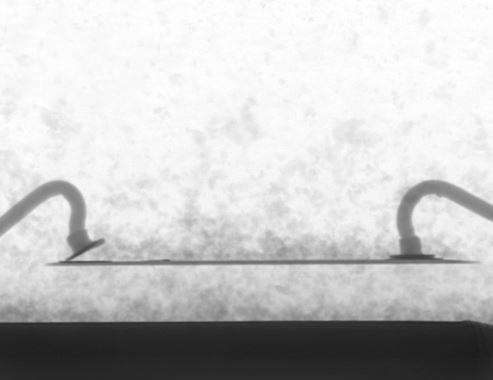

1. 引线键合质量检测

- 精确识别键合线的完整性

- 评估键合区域的结合强度

- 及时发现潜在的键合缺陷

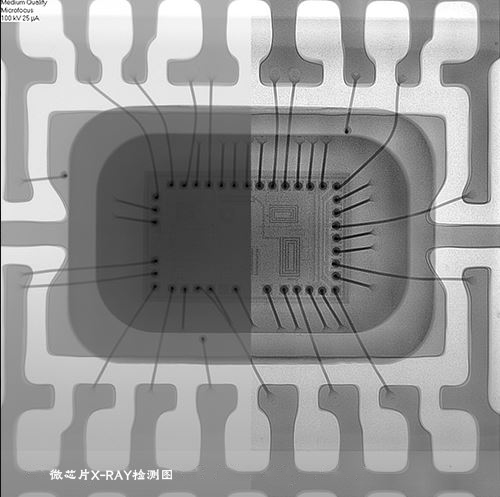

2. 芯片封装分析

- 导电/非导电芯片封装材料检测

- 腔体结构完整性分析

- 气泡和裂纹的早期发现

3. 3D集成电路检测

- 微凸点(Micro Bumps)质量检验

- 铜柱(Copper Pillars)结构分析

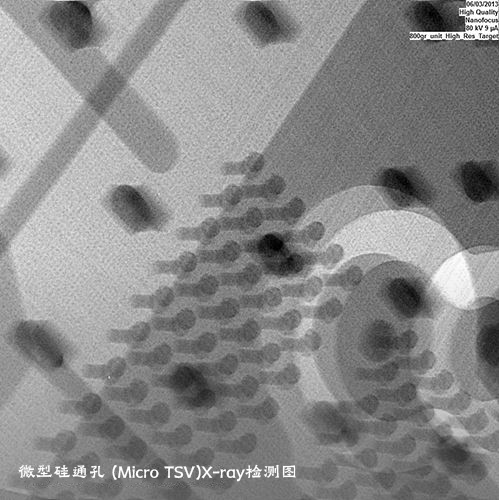

- 硅通孔(TSV)完整性确认

4. 分立元件检测

- 电容器内部结构检查

- 线圈缠绕质量评估

- 焊点完整性验证

二、检测重点与优势

1. 关键缺陷识别

- 精确定位裂纹位置

- 发现开路焊点

- 检测内部空洞

2. 自动化检测优势

- 提高检测效率

- 降低人为错误

- 实现批量化检测

- 数据追溯管理

3. 3D成像技术价值

- 无损检测方案

- 最高分辨率成像

- 立体结构分析

- 精确测量能力

三、企业效益

1. 质量提升

- 提高产品良率

- 减少客户投诉

- 降低返修成本

2. 生产优化

- 及时发现工艺问题

- 优化生产参数

- 提升生产效率

3. 成本控制

- 降低报废率

- 减少人工成本

- 提高投资回报

在半导体制造领域，X射线检测系统已经成为保障产品质量的必备工具。通过采用先进的X射线检测设备，企业可以全面提升质量管控能力，在激烈的市场竞争中保持领先优势。投资合适的检测设备不仅能够提高产品质量，更能为企业带来长期的经济效益。
