X-RAY无损检测IGBT半导体内部空洞

IGBT因其具有电力晶体管GTR和MOSFET两者的优点,而被广泛应用于电子加工制造行业,像工业用电机、民用小容量电机、变换器(逆变器)、照相机的频闪观测器、感应加热、电饭锅等领域。

IGBT属半导体领域的重要分支,在某些特定模块上性能能发挥更大的优势,但是在生产过程中,还是会不可避免的出现一些问题,如裂纹、空洞、夹渣、封装贴片产生分层、虚焊、空洞、气泡等,这些东西如果单纯的采用人工肉眼检测是很难发现这些缺陷的,甚至可以说是不可能发现,必须用到专业的无损检测设备,通过对产品内部进行穿透式检测。

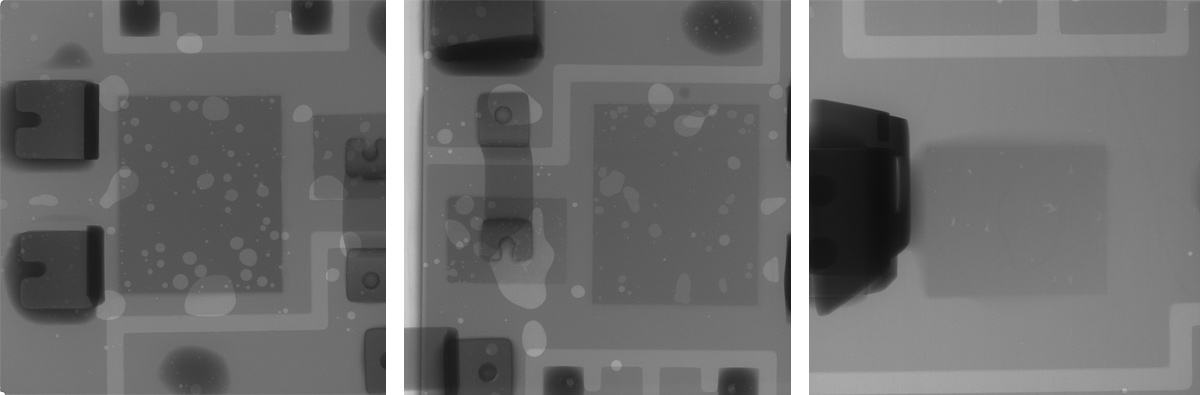

作为当下比较主流的无损检测仪器,被广泛应用于无损检测领域,检测包括但不限于BGA,IC芯片,LED灯珠,IGBT半导体,PCBA,PCB线路板、陶瓷塑胶件等等。如下图为X-RAY检测设备拍摄的半导体实拍。
