突破良率瓶颈：新一代工业X光检查机核心优势解析
精密制造领域，无论是集成电路半导体内部的微小虚焊，还是线束、波纹管、精密芯片的内部结构缺陷，传统的检测手段已无法满足高标准要求。隐藏在产品内部的瑕疵往往是导致客诉和良率下降的“元凶”。为此，引入高性能的工业X光检查机已成为现代制造企业提升品质管控的核心手段。
小型化设计，灵活部署便于移动
该X光检查机采用高度集成的小型化设计，占地面积小，底部配备高强度万向轮，便于在不同产线或实验室之间快速移动与灵活部署。
这种设计不仅节省了宝贵的厂房空间，还极大地提高了设备的使用率，让检测工作随时随地高效开展。
高度集成 · 灵活机动

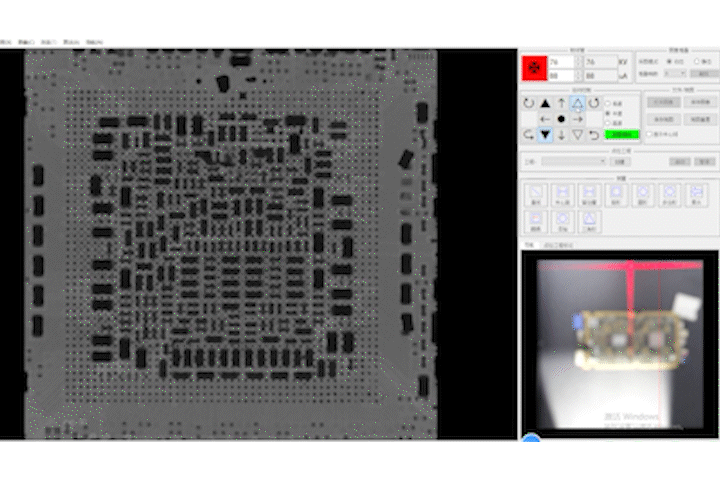

超高精度放大成像系统：让微小缺陷无所遁形
芯片封装内部的气泡、金线断裂，或是BGA焊接的微小连锡，都需要极高的分辨率才能捕捉。设备搭载进口封闭式反射靶微焦点X射线源与新一代高分辨率数字平板探测器（FPD），淘汰了传统影像增强器。
配合可正负60°倾斜及360度旋转功能，系统能提供超高精度的放大成像，迅速锁定目标缺陷，为工程师提供清晰、直观的内部结构透视图，彻底解决“看不清、判不准”的检测痛点。

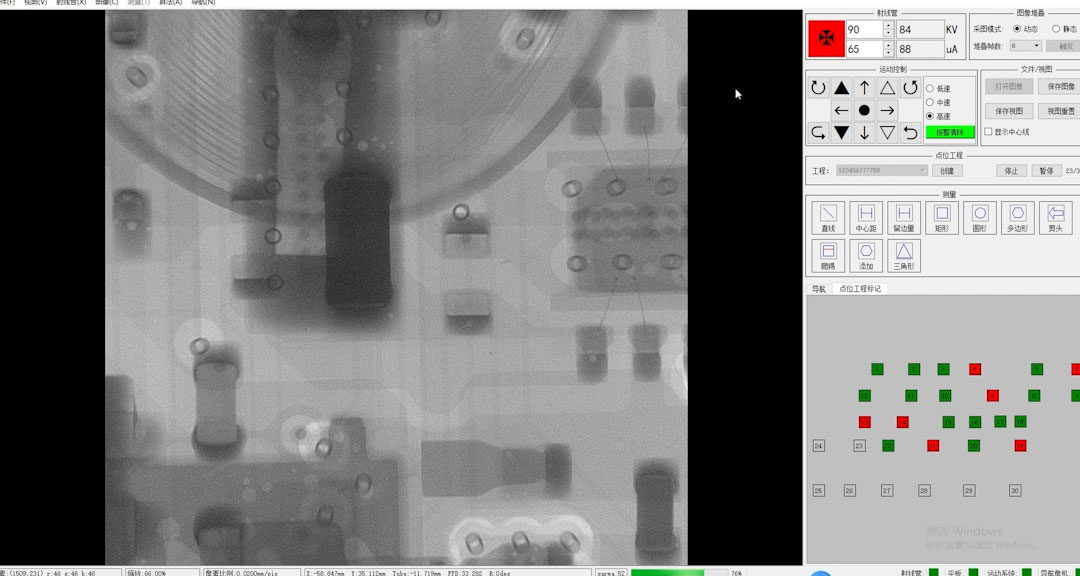

支持全自动批量检测：降本增效的利器
面对海量的生产订单，人工逐一检测不仅效率低下，还容易因视觉疲劳导致漏检。我们的设备支持CNC编辑检测程序，能够实现大批量自动化检测。
只需简单编程，设备即可自动定位检测点，并智能判断产品是NG还是OK。操作简单，两小时培训即可上手。这不仅大幅提升了检测吞吐量，更为企业节省了大量的人工检测成本，是实现自动化品质管控的理想选择。
全方位辐射安全防护系统：安心的操作环境
提到X光，许多操作人员首先担心的是辐射安全。骅飞科技将操作员的健康放在首位，设备采用三层防护结构，配备含铅玻璃视窗及多重安全互锁机制（开门即断电）。

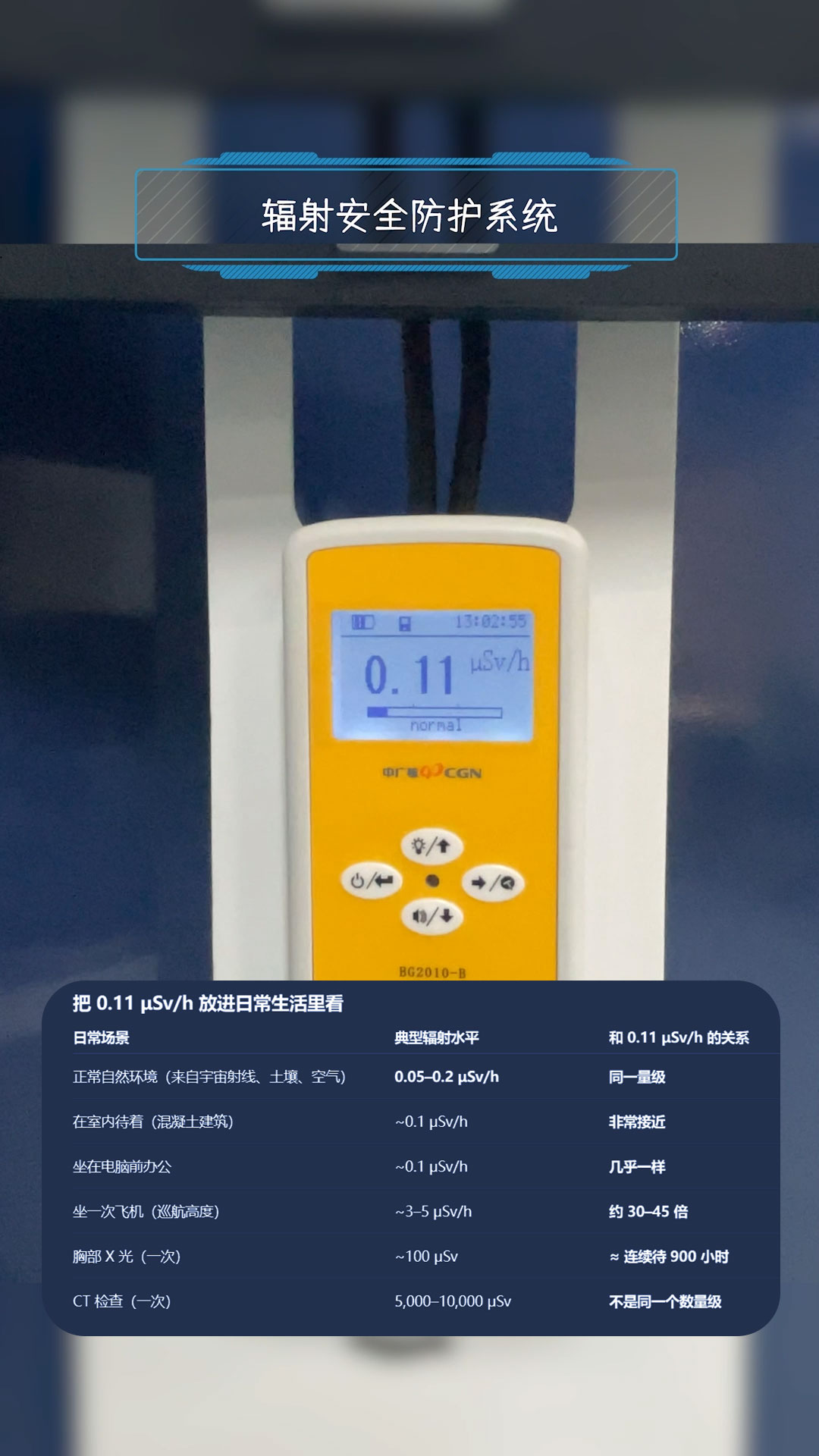

硬核数据说话：0.11 μSv/h 是什么概念？
如图所示，设备运行时的外部辐射剂量当量率仅为 0.11 μSv/h。在我们的日常生活中，正常自然环境（来自宇宙射线、土壤）的本底辐射大约在 0.1 到 0.2 μSv/h 之间。乘坐一次飞机的辐射量更是高达 2-3 μSv/h。
这意味着：操作这台X光检查机，您所受到的辐射量甚至等同于或低于坐在钢筋混凝土办公室里办公的自然本底辐射！ 真正做到了绝对安全，打消员工顾虑。
