X-Ray检测LED芯片
LED芯片作为现代照明和显示技术的核心组件，其内部连接线的完整性直接影响产品性能和使用寿命。传统光学检测方法难以透视LED封装内部结构，而工业X-Ray技术能够实现非破坏性的内部缺陷检测。
X-Ray利用不同材料对X射线的吸收差异成像。LED芯片中的金属连接线与周围的封装材料具有不同的X射线吸收系数，因此能够在X射线图像中清晰显示连接线的形态和连接状态。

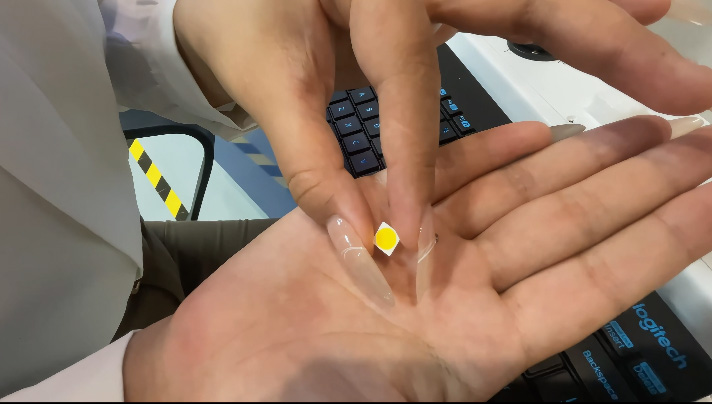

待测的LED芯片样品
完好样品检测结果
通过对正常LED芯片样品进行透视，可以观察到：
连接线路径完整连续
焊点形态规整
无明显的连接缺陷

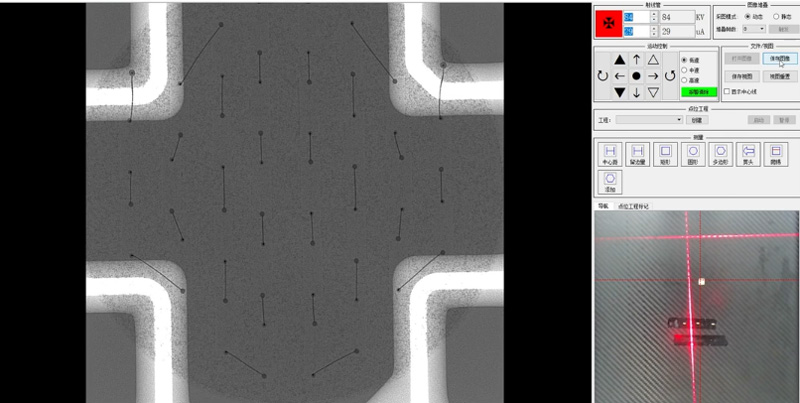

完好的led连接线样品检测图
缺陷样品检测结果
对存在连接线断裂的，X射线图像清晰显示：
连接线中断位置明确可见
断裂处呈现明显的不连续性
能够准确判断缺陷的具体位置和程度

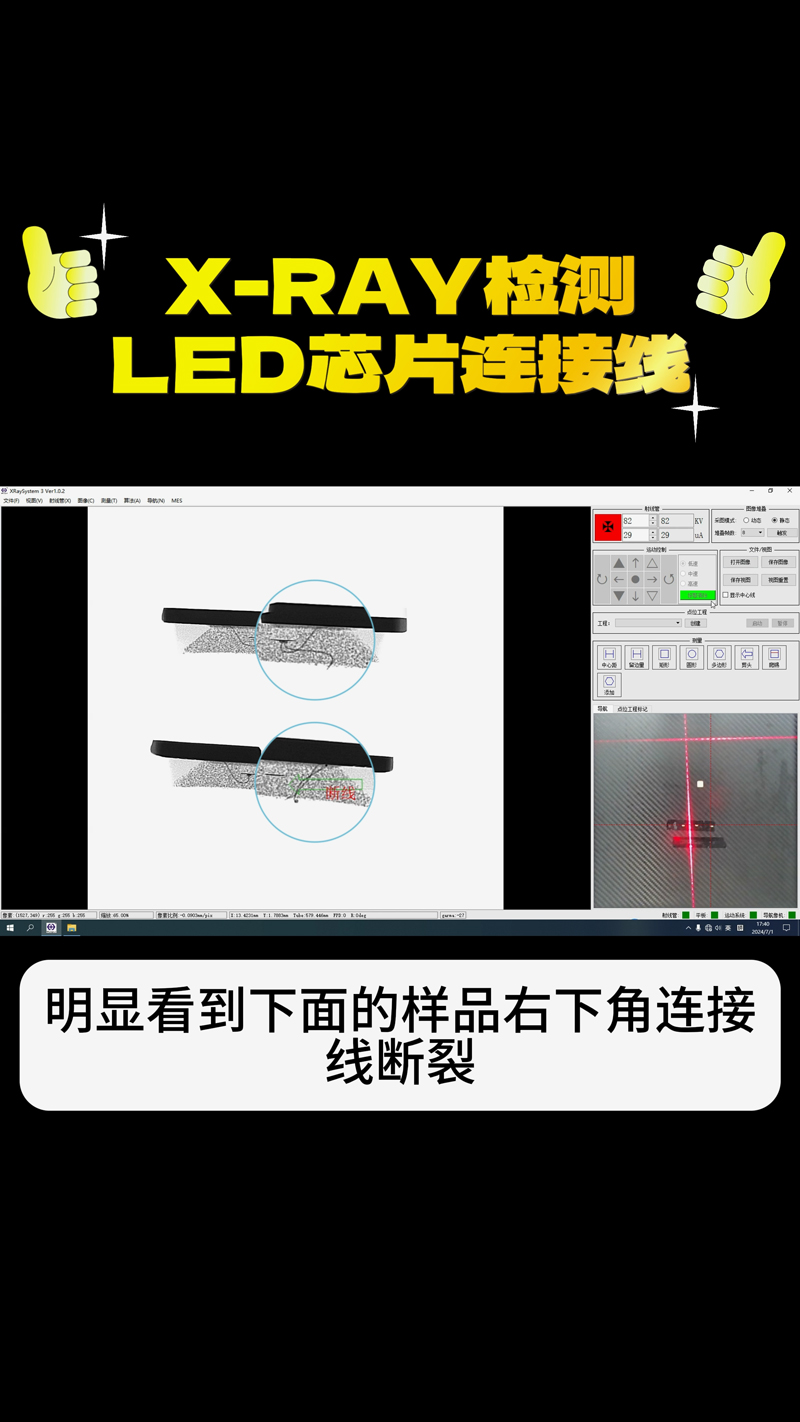

led连接线断线样品检测图
X-Ray检测技术优势
非破坏性检测
X-Ray过程不会对LED芯片造成任何物理损伤，检测后的样品仍可正常使用或进行其他测试。
高分辨率成像
现代工业X射线设备能够提供微米级的检测分辨率，足以识别LED芯片内部的细微缺陷。
检测效率高
单个样品的检测时间通常在几秒内完成，适合批量检测需求。
检测结果可量化
通过图像分析软件，可以对缺陷进行精确测量和定量分析。
行业应用价值
LED制造企业通过引入X-Ray技术，能够：
1 提升产品质量：及早发现内部缺陷，避免不良品流入市场
2 优化生产工艺：通过缺陷分析改进焊接和封装工艺
3 降低返修成本：在生产阶段发现问题比售后维修成本更低
4 增强市场竞争力：更可靠的产品质量提升品牌信誉
工业X-Ray技术为LED芯片制造提供了可靠的质量控制手段。通过以上的实际检测可以看出，该技术能够有效识别LED内部的缺陷，为相关制造企业的质量管理提供有力支持。对于有类似检测需求的LED制造企业，建议先与相关充分沟通，以高效实现项目要求和投资回报。
