在电子制造和维修领域，电路板的质量直接影响到产品的性能和可靠性。因此，电路板检测变得尤为重要。X-ray检测作为一种非破坏性的检测技术，能够深入观察电路板内部结构，对生产和检测过程起到至关重要的作用。本文将详细介绍X-ray检测设备如何高效地进行电路板检测，并探讨其在实际应用中的优势。
一、X-ray检测技术在电路板检测中的应用

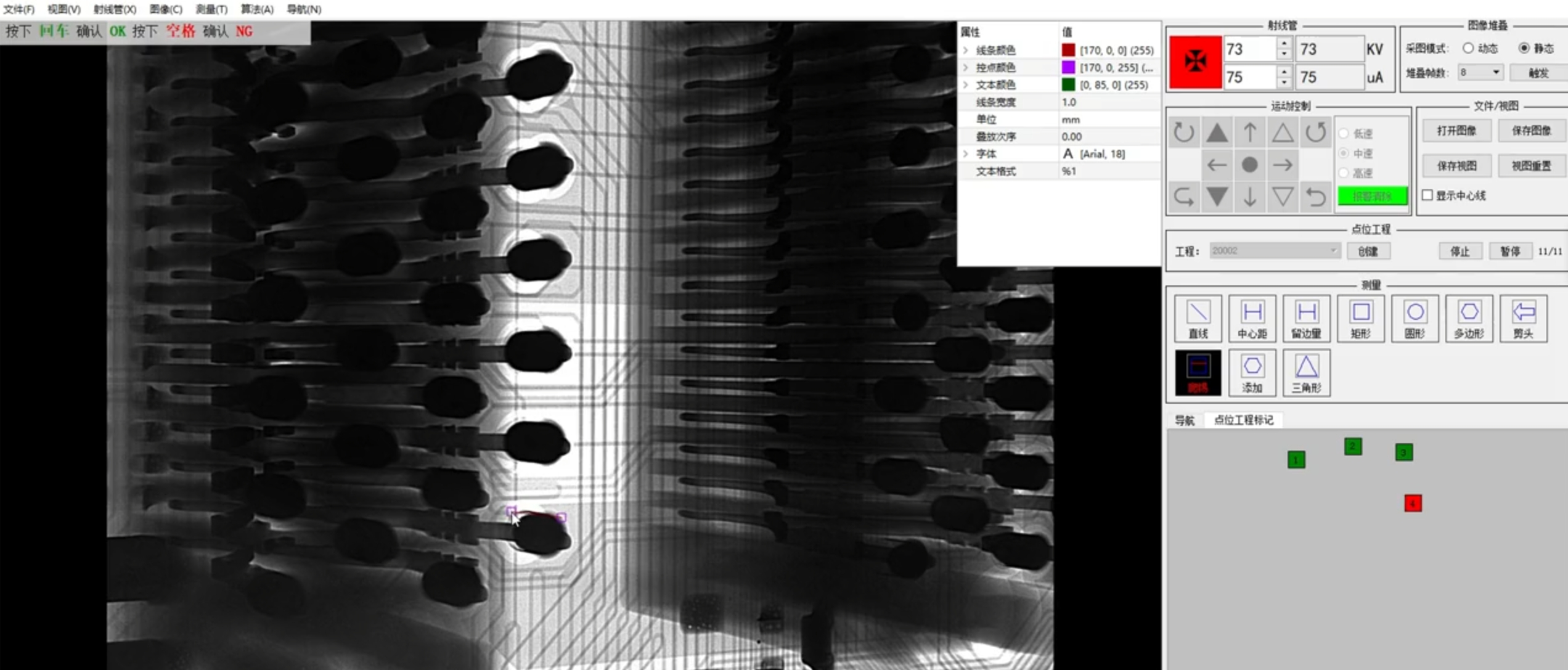

X-ray检测技术通过发射X射线穿透电路板，并将穿透后的图像信息由探测器接收并转换成图像数据，能够清晰地呈现出电路板内部的结构细节。不仅可以检测到电路板表面的问题，更可以深入识别内部的缺陷和异常。例如，焊接不良、元件缺失、线路断裂等问题都可以通过X-ray检测设备进行精准的捕捉和定位。
在检测过程中，需要将待测电路板放置在X-ray检测设备的检测区域内。操作人员会设定适当的检测参数，包括X-ray能量、检测角度、扫描速度等。设备启动后，X射线会穿透电路板，探测器则将其转化为高清图像。这些图像为分析人员提供了丰富的细节，有助于发现微小的缺陷和异常现象。
二、X-ray检测设备的关键功能
1.高精度检测

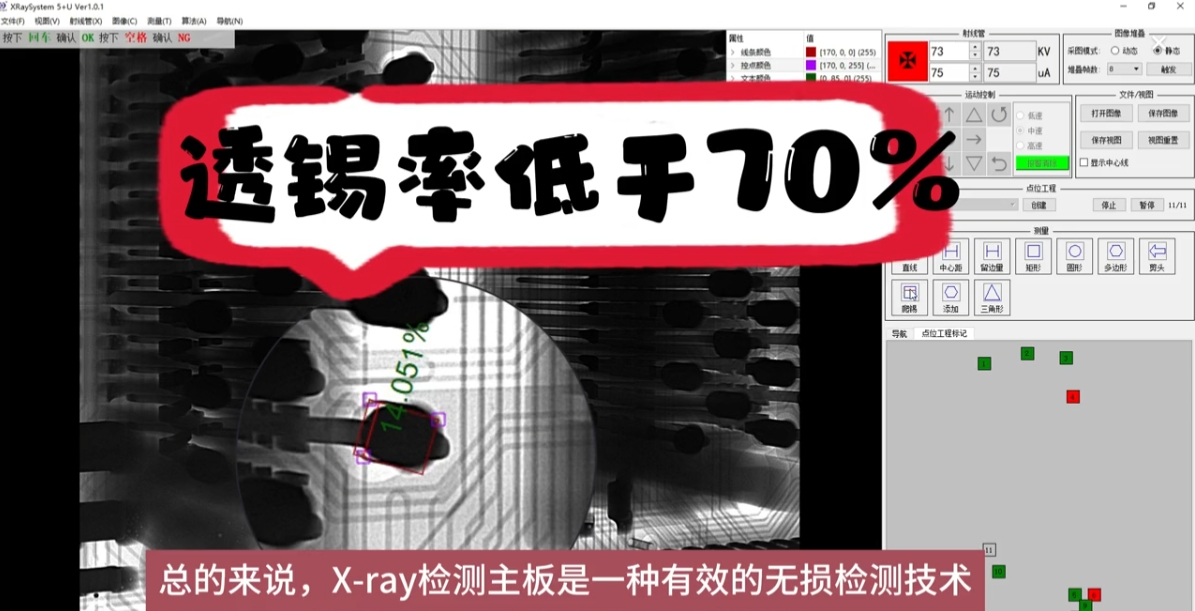

X-ray检测设备具有极高的灵敏度和分辨率，能够识别电路板内部微小的缺陷。例如，在焊接点的检测中，X-ray检测设备能够识别焊接质量是否符合标准，并检测出透锡率不达标的点。通常情况下，透锡率低于70%的点被视为不合格，需要进一步的修复或更换。
2.全自动化检测
现代的X-ray检测设备具备CNC自动编程功能，能够实现全自动检测。这种自动化检测大幅提高了检测效率，同时降低了人为误差的风险。在检测过程中，设备可以通过编程设定的参数精准抓取电路板透锡率不合格的点，并在屏幕上以红色点标示出异常区域，便于检测人员快速识别和处理。
3.实时分析与反馈
X-ray检测设备不仅能够快速扫描电路板，还能实时分析并反馈检测结果。这对于来说尤为重要，他们可以根据检测结果即时进行质量控制，调整生产工艺，从而大幅降低不良品率，提升产品的一致性和可靠性。
三、X-ray检测设备的优势
1.非破坏性检测
与传统的检测手段不同，X-ray检测无需拆解电路板或破坏其结构，能够在不影响电路板完整性的情况下进行检测。这种非破坏性的检测方法，不仅保护了测试样品，还大幅减少了测试时间和成本。
2.多角度全方位检测
X-ray检测设备可以灵活调整检测角度，以实现对电路板各个角度的观察。这种多角度检测功能，能够确保检测覆盖的全面性，从而发现那些在单一角度下可能被忽略的潜在缺陷。
3.微小精准识别
对于现代高密度的电路板设计来说，微小的焊接不良或元件缺失都可能对整体功能产生重大影响。X-ray检测设备由于其高灵敏度，能够放大并捕捉到这些细微的问题，确保产品在出厂前达到最佳状态。
四、X-ray检测设备在电路板生产和维修中的实际应用
X-ray检测设备广泛应用于电路板制造和维修环节。在制造过程中，X-ray检测设备可以对每个生产环节的电路板进行质量控制，从而及时发现并修复问题，减少不良品率，确保产品的一致性和稳定性。而在维修环节，X-ray检测设备则可以帮助技术人员快速定位电路板故障点，提高维修效率，减少客户等待时间。
X-ray检测设备在电路板检测中的应用无疑为电子制造商和维修技术人员提供了强有力的支持。它不仅能够非破坏性地深入电路板内部进行检测，还具备高精度、全自动化和多角度检测的优势，使得电路板质量控制变得更加高效和精准。通过引入X-ray检测设备，企业能够更好地确保产品质量，提高市场竞争力。
