随着电子设备的复杂度和小型化不断提升，确保印刷电路板（PCB）的质量对电子制造商至关重要。在PCB的制造和封装过程中，凭借其高分辨率和无损检测的特点，已经成为识别焊接缺陷和结构异常的有效手段。

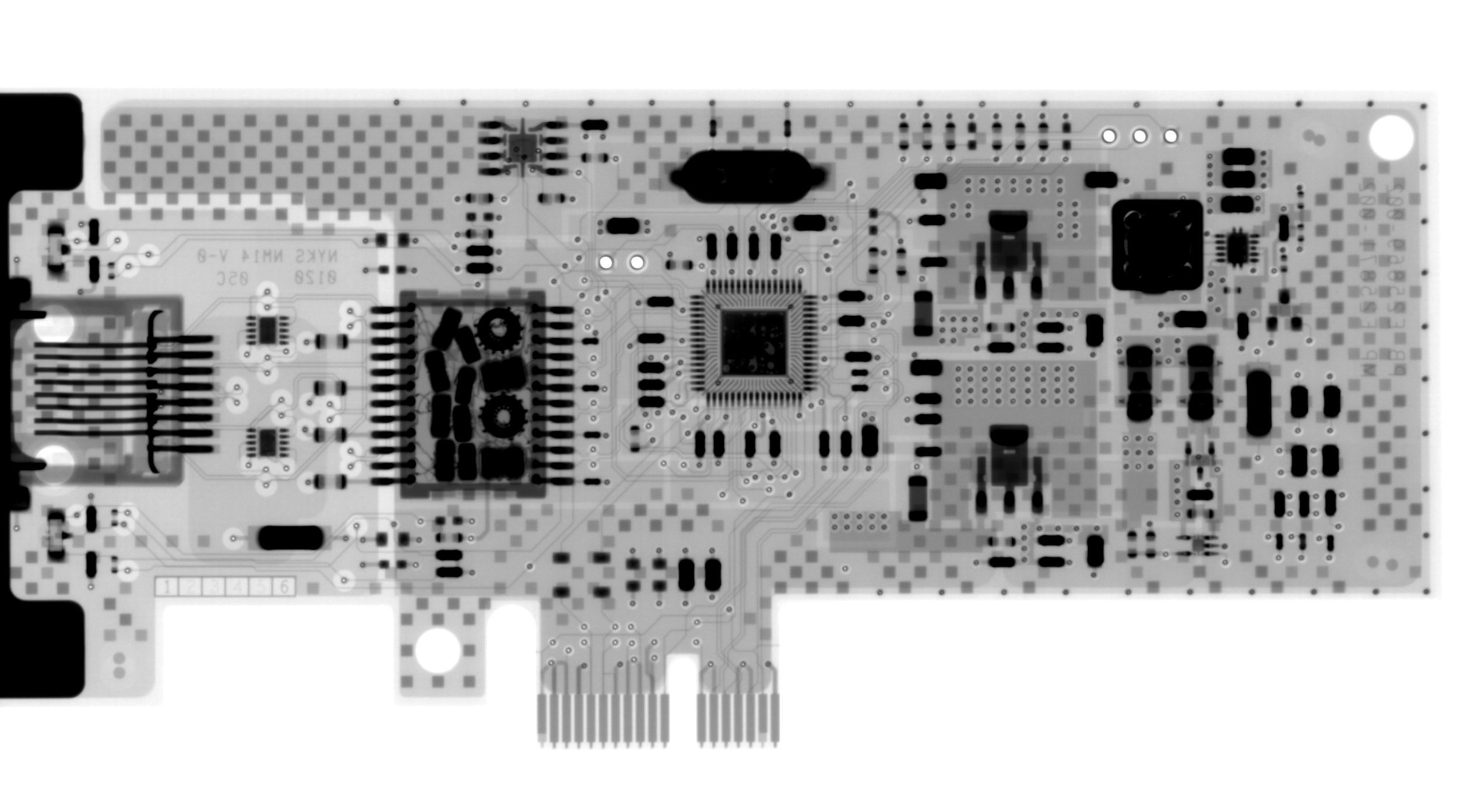

X-ray检测设备通过X射线穿透材料，生成PCB的内部结构图像。与传统的目视检查方法不同，X射线能够检测到隐藏在PCB内部的缺陷，例如焊点虚焊、焊桥、气孔和焊接空洞等。这种无损检测方法使得制造商能够在不拆解PCB的前提下，获取到精确的内部信息。
为什么X-ray检测在PCB封装中至关重要？
1.检测复杂缺陷
随着焊点和元器件尺寸的缩小，传统的检测方法无法有效识别所有潜在缺陷。而X-ray检测不仅能够检测到可见缺陷，还能发现隐藏在元件内部的焊接问题。这对于使用、CSP等复杂封装技术的PCB尤为重要。
2.确保过程控制和一致性
X-ray检测技术能够在生产的各个阶段进行过程控制，确保每个PCB的焊接质量一致。通过对不同PCB的X射线图像进行比较，可以快速发现生产中的不一致性，并采取纠正措施。
3.快速、无损检测
与传统的人工目视检测相比，X-ray检测速度更快，且不会对PCB或元器件造成任何损坏。它能够在短时间内完成高分辨率的图像捕捉，从而大幅提升检测效率。
4.多角度、高分辨率成像
X-ray检测设备能够从不同角度扫描PCB，生成高分辨率的二维或三维图像，帮助制造商全面分析每个焊点和元器件的状态。这种多角度检测功能有效降低了漏检的可能性。
X-ray检测的应用领域
于医疗设备、航空航天、汽车电子、通信设备等行业，这些领域对电子设备的可靠性要求极高。无论是检测简单的单层PCB，还是复杂的多层高密度电路板，X-ray都能够提供准确的分析结果。
此外，随着电子元件和PCB尺寸的进一步缩小，X-ray在未来的电子制造中将发挥越来越重要的作用。
如何选择合适的X-ray检测设备？
在时，企业应根据PCB的复杂性和产量需求考虑设备的分辨率、检测速度和自动化程度。对于高精度和高密度的PCB，选择能够提供更准确的检测结果。
通过X-ray检测PCB技术，企业可以大幅提升生产效率，减少因焊接缺陷带来的返工和质量问题，确保产品的长期可靠性和竞争力。
